Detalhes do produto:
Condições de Pagamento e Envio:
|
nome: | Simulador de SpO2 & de ECG | Aplicação: | O sinal médico simula |
---|---|---|---|
Materiais: | Plastic | cor: | Amarelo |
Tipo de bateria: | Lítio incorporado | ||
Realçar: | Simulador do hospital,Equipamento médico da simulação |

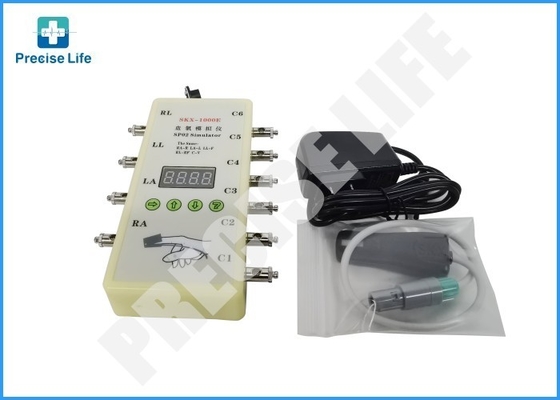

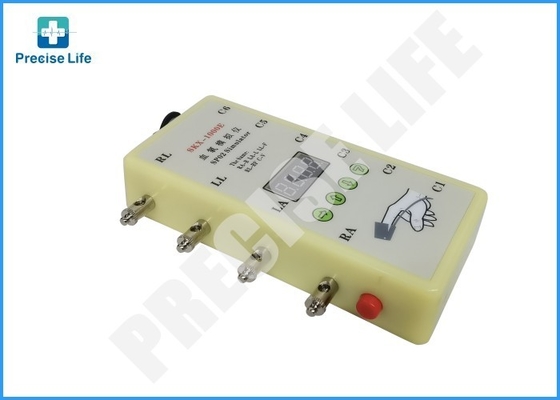

Simulador SpO2 médico com o simulador da função SpO2 do simulador de ECG com ligação 10
Introdução da função SpO2:
1. Externo imite o dedo, você pode conectar a todos os instrumentos do teste SpO2 facilmente;
|
2. É um simulador ótico multi-funcional, BCI frequente-usado acessório, Mindray, Massi-mo, formas de onda de curva-se;
|
3. O Oximetry simula a escala: 80%, 85%, 90%, 98%, estes 4 pontos avaliam a calibração da detecção, tolerância<>
|
4. A taxa de pulso simula a escala: 30,60,80,100,120,160,180,240 pontos de teste do total 8 do bpm, tolerância<>
|
Introdução da função de ECG:
1. A forma de onda normal de ECG, 12 conduz escalas e tipos diferentes forma de onda síncrono; |
2. Forma de onda da detecção da frequência cardíaca do sentido do sinal de adição e da reserva; |
|
4. A onda sinusoidaa, mede a característica amplitude-frequência |
|
6. A taxa de respiração de respirar a forma de onda pode ser forma de onda de changed+ ECG; |
7. Você pode ajustar a amplitude do sinal de ECG; |
Introdução do código da forma de onda:
1. Os valores da saturação do oxigênio, ajustaram a taxa SpO2 de simulador;
2. o valor da taxa de pulso, ajustou o valor da taxa de pulso do simulador;
3. selecione a curva dos dados da saturação do oxigênio;
4. a forma de onda normal de ECG, 12 conduz escalas e tipos diferentes forma de onda síncrono;
5. Mais-menos a forma de onda triangular;
6. onda quadrada, usada a onda quadrada para medir a velocidade da varredura;
7. a onda sinusoidaa, mede a característica amplitude-frequência
8. Pode mudar a amplitude da T-onda, o valor da frequência cardíaca, a amplitude da R-onda, e a largura da R-onda da forma de onda análoga de QRS;
9. simule a forma de onda da respiração;
A. ajuste a amplitude do sinal;
Nota:
o simulador 1.The gerará automaticamente um valor 98 do oxigênio do sangue, 80 da taxa de pulso, dados do parâmetro do oxigênio do sangue da curva de ,
e código como uma forma de onda normal de 4 ECG, e taxa de respiração como a forma de onda 15bpm respiratória.
2. A peça do dedo da imitação, contra o diodo emissor de luz do sensor Spo2; e a peça do dedo da imitação, contra o paládio do sensor SpO2; e certifique-se
que a janela branca da cor do imita a estada do dedo na linha do paládio do sensor SpO2, ou conduzirá aos dados inválidos.
3. O simulador gerará automaticamente a amplitude da ligação II em 1mV, e na onda da detecção da frequência cardíaca, onda quadrada, onda sinusoidaa,
A onda de QRS, toda a amplitude da ligação II é 1mV.
4. Quando a bateria cai mais baixo do que algum valor, os índices da indicação digital piscarão para indicar a baixa bateria, e continuam então
para trabalhar somente aproximadamente quatro horas. Note por favor que neste momento a amplitude da forma de onda de ECG diminuirá.
5. A conexão da peça de ECG à máquina de ECG: RA-r (braço direito), LA-L (braço esquerdo), LL-F (pé esquerdo), RL-RF (pé direito), C1-C6 (ligação da caixa).
6. A conexão da peça de ECG ao monitor paciente: braço RA-direito (branco), braço LA-esquerdo (preto), pé LL-esquerdo (vermelho), pé RL-direito (verde), ligação da caixa C1-C6 (marrom).
7. conexão das ligações da parte 3 de ECG: braço RA-direito (branco), braço LA-esquerdo (preto), pé LL-esquerdo (vermelho).
8. diferente identifique a conexão correspondente: L-LA, R-RA, RF (N) - RL, F-LL, C-V.
Descrição chave:
Há 4 chaves, seguidas por chaves de seleção, chave do aumento, reduzindo a chave, a tecla enter, além do que um grupo das combinações chaves
Selecione a chave:
Esta chave é usada para selecionar o parâmetro que você quer mudar; há 4 tubos do diodo emissor de luz para indicar os quatro códigos representa o que é indicado,
O primeiro código representativo da forma de onda do diodo emissor de luz, representantes do diodo emissor de luz 2-4 o parâmetro (2 são o valor de cem, 3 representantes de dez, 4 representantes dos bocados)
Chave do aumento:
Use-a para aumentar o parâmetro
Reduzindo a chave:
Use-a para reduzir o parâmetro
Tecla enter:
Use-a para confirmar o parâmetro que você selecionou
Chave da combinação:
Pressione a chave seleta e a tecla enter ao mesmo tempo, libera a tecla enter, a liberação a chave seleta,
fazer duplo clique a tecla enter outra vez, a chave da combinação foi selecionada com sucesso, e indicará o índice diferente.
As maneiras da operação de cada código:
1. Valor do oxigênio do sangue:
1) O ajuste do valor do oxigênio do sangue em: 80%, 85%, 90%, 98%, estes 4 do valor pontos da calibração da detecção, tolerância<>
em 60%, 65%, 70%, 75%, estes 4 do valor pontos da calibração da detecção, tolerância<2>
2) Valor inicial: 98%; Pode ser seleto e ajustado o valor do oxigênio do sangue com chave do aumento e reduzir a chave diretamente.
2. Valor da taxa de pulso:
1) Ajuste do valor da taxa de pulso em: 30,60,80,100,120,160,180,240 pontos de teste do total 8 do bpm;
2) Tolerância<>
3) O valor inicial é o bpm 80, pode ser seleto e ajustado o valor da taxa de pulso com chave do aumento e reduzir a chave diretamente.
3. Os dados da forma de onda curvam a seleção:
Os dados 1 são curva de BCI, dados 2 são curva de .
4. Forma de onda normal de ECG:
* frequência cardíaca que ajusta a escala: 10-200bpm (valor inicial: bpm 60)
* a amplitude do sinal é fixa
5. Mais-menos a forma de onda triangular
* escala de frequência: 10-300bpm (valor inicial: bpm 75)
* escala da amplitude: 0.1-4Mv (10:0.1mV, 400:4mV)
* 2 modos, modo 1: Forma de onda positiva; modo II: forma de onda negativa; Use a chave das combinações para escolher.
6. Onda quadrada
* escala de frequência: 0.1Hz-10Hz (10:0.1Hz, 100:10Hz); (Valor inicial: 1 hertz)
* escala da amplitude: 0.1-4Mv (10:0.1mV, 400: 4mV);
7. onda sinusoidaa
* escala de frequência: 1-100Hz (valor inicial: 25 hertz)
* escala da amplitude: 0.1-4Mv (10:0.1mV, 400:4mV)
8. Forma de onda análoga de QRS-T:
Esta forma de onda tem 4 modos de funcionamento,
Modelo 1: a amplitude da T-onda pode ser mudada;
Modelo 2: Ajuste a frequência da forma de onda;
Modo 3: ajustando a amplitude da forma de onda de QRS;
Modelo 4: Ajuste a largura da onda de QRS;
o modo de operação pode mudar com chaves da combinação.
* escala do ajuste da amplitude da onda de T: 0.1mV-2mV; (Valor inicial: 10)
* escala do ajuste da frequência da forma de onda: 20-300bpm; (Valor inicial: 75)
* escala da amplitude da forma de onda de QRS: 0.1mV-2mV; (Valor inicial: 1mV)
* escala da largura da forma de onda de QRS: 10ms-150ms; (Valor inicial: 80ms)
9. Simule a onda da respiração:
* escala de frequência: 10-100time/min; (Valor inicial: 15bpm)
* nota: a ligação da respiração é RA-LL, a impedância da linha de base é 1k.If que a ligação da respiração do monitor paciente é a outra ligação, ajusta por favor o parâmetro do monitor ou muda a ligação conecta a maneira.
Ajuste da amplitude de A. Sinal:
* escala da amplitude: 0.1mV-4mV (10:0.1mV, 400:4mV); (Valor inicial: 100)
* nota: este ajuste da amplitude afetará a amplitude de 5,6,7 formas de onda.
